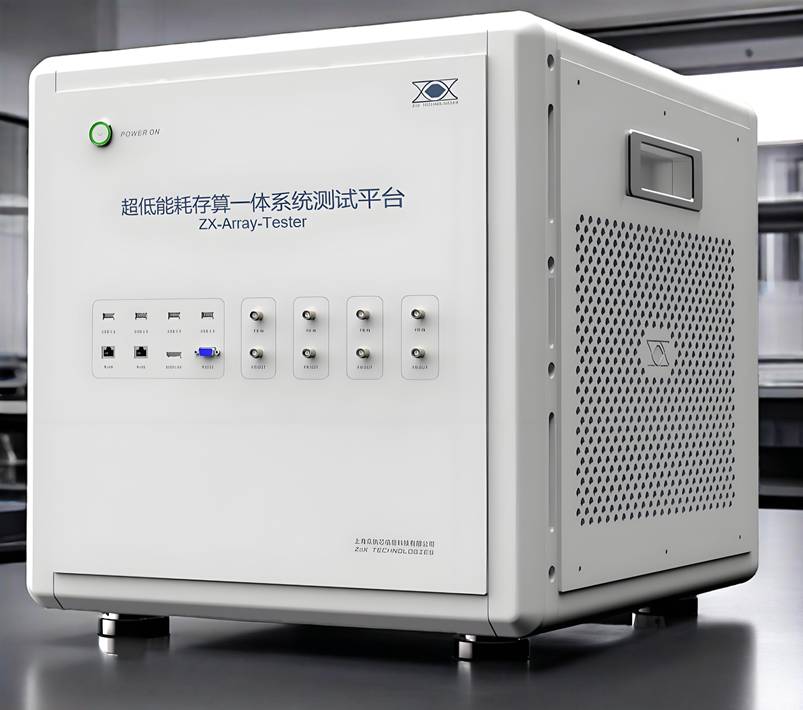

超低能耗存算一体系统测试平台

超低能耗存算一体系统测试平台介绍:

测试超低能耗的存算一体芯片,可通过接入感知光电系统完成数据采集输入,可测试典型忆阻器阵列电学特性,可实现大规模感存算一体化矩阵并行光电测试,为研究新型超低能耗感存算一体架构智能芯片设计与开发提供必要的测试条件。

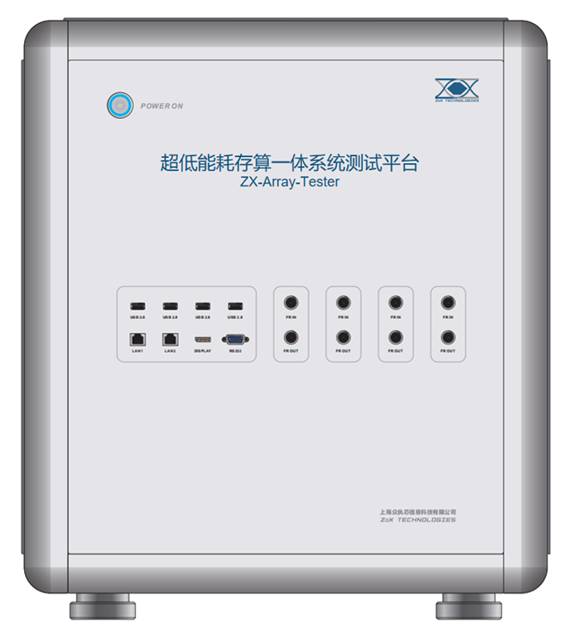

超低能耗存算一体系统测试平台

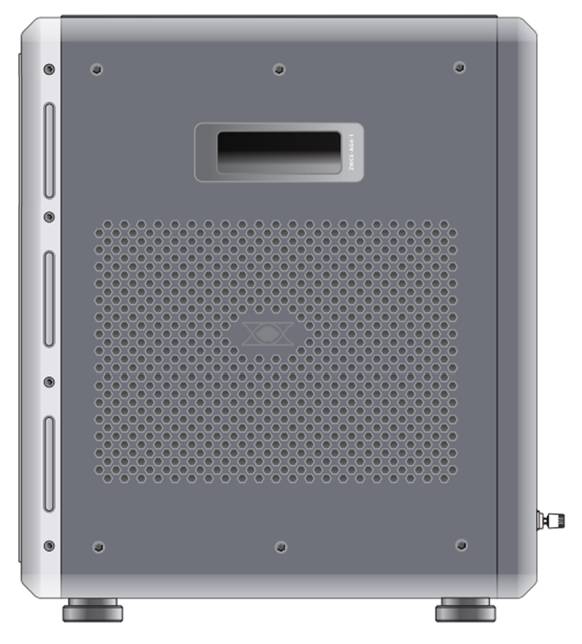

超低能耗存算一体系统测试平台

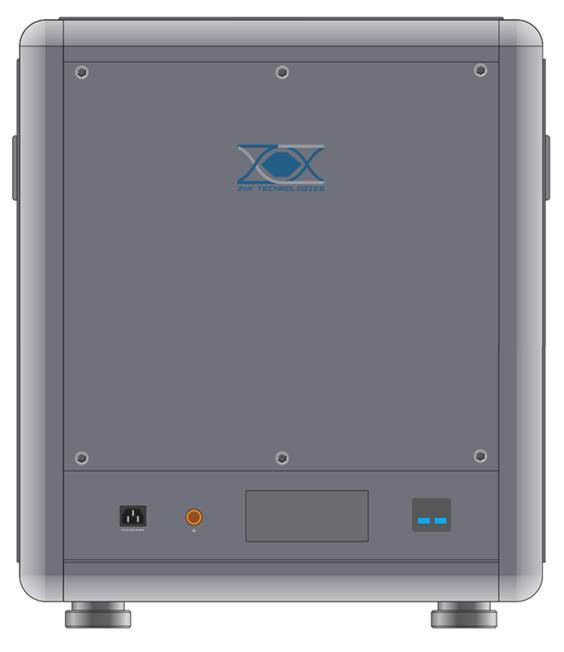

超低能耗存算一体系统测试平台

技术指标

处理器Intel 8核至强中央处理器
设备外设包含两个10/100/1000/2500BASE-T(千兆位)以太网端口、两个UsB 3.0端口、两个USB 2.0端口
扩展能力可扩展17个模块
矩阵拓扑配置包括128×1(1线)、64×1(2线)、32×1(4线)或8组16×1(1线)。矩阵配置包括4×32(1线)、8×16(1线)和4×16(2线)
矩阵选通阻抗<2Ω, typical
SMU通道数量48通道(24*2),后续可拓展
SMU最小电流灵敏度(分辨率)10pA
SMU最小可配置电流范围1uA
SMU 最大工作电压±24V
SMU电压分辨率200uV
UFPIV超短脉冲模块超短脉冲生成及测量,最短脉冲可达13ns脉宽,支持双通道脉冲测试及IV扫描测试
电压输出模块64通道,输出范围-10V~+10V
电压输入模块32通道,测量范围-10V~+10V
测试板接口SMU为内部线缆输出,UFPIV输出接口是SMA,提供内部屏蔽箱
软件软件面板调节:所有通道SMU都可以通过软面板进行设置调节,波形可通过软件查看;
同步多通道测试覆盖32*16 多通道阵列测试方案,后续可以同步扩展
